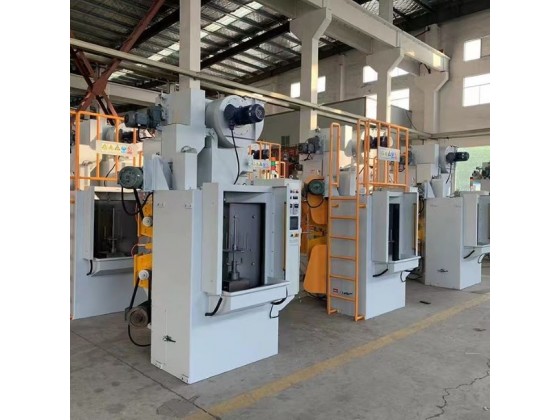

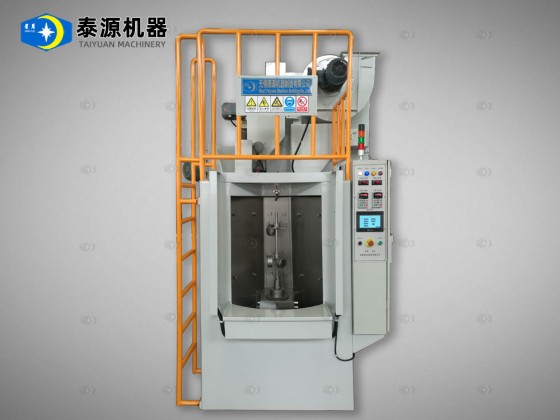

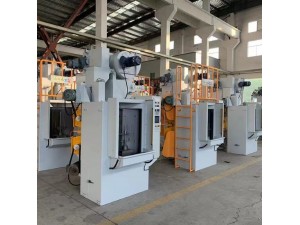

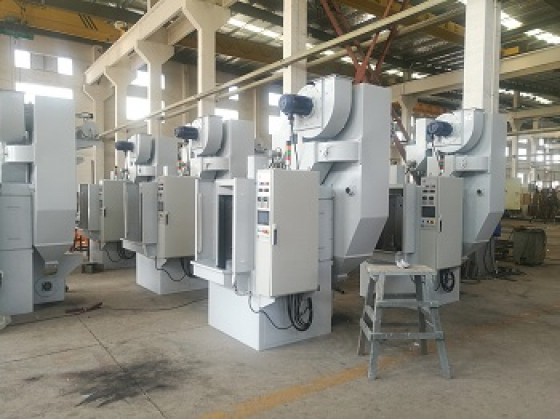

双工位抛丸设备(大丰抛丸机,盐城抛丸机,无锡抛丸设备厂家)


产品简介: 产品特点:本机采用无地坑结构,安装方便,减少投资费用。结构紧凑,效率高,清理质量好,工作安全可靠,运转平稳。适用范围:本机型适用于多种中、大批量的锻件、铸件及钣金件的清理或强化,尤其对除锈后表面毛化,增强喷涂的附着力,更加适宜。

产品详细

台吊钩位抛丸式二工

一、设备描述

1. 设备主机背部布置2个抛丸器,单个抛丸器功率4kw。
2. 抛丸工作步骤:装夹工位装卸工件-主转台旋转进入抛丸工位-抛丸启动-依次循环。
3. 在设备抛丸室处连接除尘管道,主机内产生的灰尘通过除尘管道被吸入滤芯除尘器。
4. 主机内部抛射区域增添高耐磨板,防止主机机身被打穿。
5. 自动落丸进入提升机回收系统,钢丸大小适用范围0.2-0.6mm。

6. 除尘器采用滤筒除尘技术,粉尘排放量<80mg/m³


一、设计参照国家标准和规范
1. GB2894-82             安全标志、安全色等要求
2. GB1644-91             铸造机械通用技术要求
3. GB/T522611-96          工业机械电气设备通用技术条件
4. GB/T13288-1991         涂装前钢材表面粗糙度的评定
5. GB/12348-90            工业企业界的噪声标准
6. GB8923-1988            涂装前钢材表面锈蚀登记和除锈等级
7. GB16297-96             大气污染物综合排放标准
8. GB7932-1987            气动系统通用技术条件
9. GB12801-91             生产过程中安全卫生要求总则
10. GB12265-90             机械防护安全距离
11. GB/T6988-1997          电器应用文件的编制第一部分一般要求。
12. GB50171-1992           电器装置工程盘、柜及施工验收规范。
13. GB/T1186-1992          压缩空气用橡胶软管(2.5Mpa以下)。
14. JB/T6331.2-1992           铸造机械噪声的测定方法,声压级测定
15. GB8196-87                工业企业防护罩安全要求

16. GB50054-95               低压配电设计规范


二、技术描述

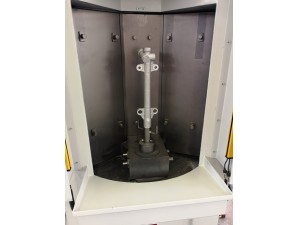

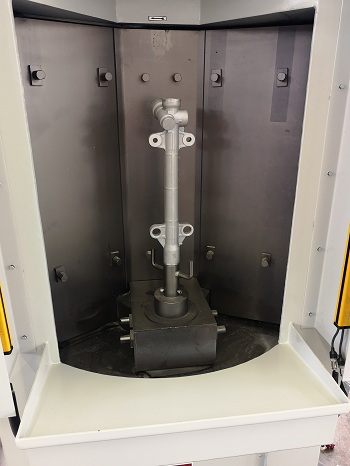

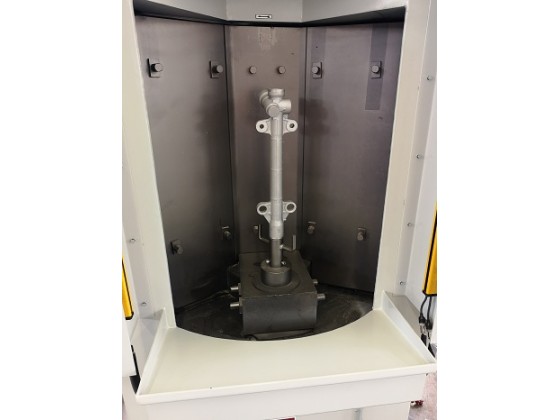

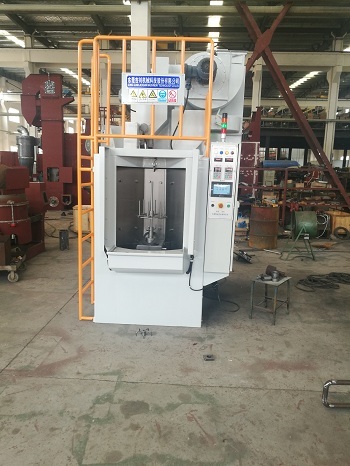

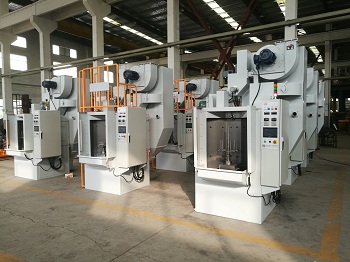

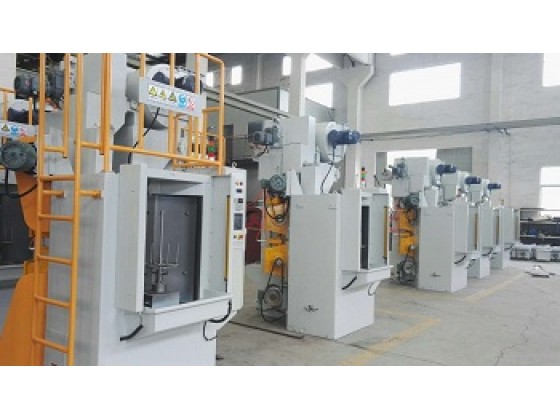

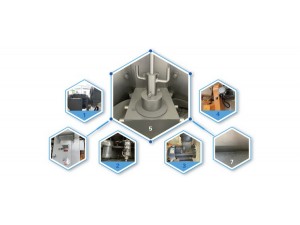

1. 抛丸室
1.1. 抛丸室采用6mm厚普通钢板板折弯后焊接而成,并在抛射区域再铺设防护板(材料为Mn13,可拆卸更换),护板采用专用耐磨螺母固定,拆装方便。
2. 转盘机构
2.1. 大转盘配置光电开关,保证大转盘的定位精度。小转盘具有停转报警功能。
3. 大转台上配置2个行星转台(小转台),分别为装卸工位转台和抛丸工位转台,每个行星转台可以装夹1个工装。小转台各自配备驱动电机。
4. 提升机
4.1. 提升机由钢板折弯焊接而成,强度高。因提升机构与设备形成整体,故提升设备整体拼焊而成。
4.2. 提升机上部和下部分别安装有皮带轮毂,提升机皮带连接在上、下轮毂之间,提升机皮带上布有一定数量的提升斗,用于将底部丸料提升到料仓里。
4.3. 提升机上部的轮毂可以上下调节,用于调节皮带的松紧程度,防止皮带过松导致皮带打滑。
4.4. 提升机下部轮毂配有旋转检测装置,检测到提升机下轮毂不旋转时,停机报警,防止因钢丸堵塞造成提升机减速机过载。
4.5. 提升机下部配有两个检修门,上检修门方便更换皮带和查看皮带的松紧程度,下检修门防止提升机堵塞而不能方便的清理钢丸。
5. 储丸仓
5.1. 用于筛分钢丸和混入钢丸的异物。
5.2. 料仓均采用钢板折弯焊接而成,保证储丸量的同时,强度足够。
5.3. 料仓还配有一个观察窗,平时可以目测钢丸的存量。
6. 抛丸器
5.1 以德国SCHLICK公司TITAN系列抛丸器为原型,结合抛丸强化设备的特点,量身定制的,具有世界一流水平的抛丸器,具有极高动平衡性能,完美的丸料输出效率,和方便的维护性。
5.2 一个叶轮,8片硬质合金高硬度耐磨叶片,直接插拔式,安装在叶轮上;一个定向套和一个分丸轮,分别起到控制丸料抛射方向及预加速丸料的作用。
5.3 抛头外壳由高耐磨材料制成,内壁附有耐磨钢板,更换方便。
5.4 零件采用全机加工制造技术,低压真空热处理,表面硬度高,备件寿命长,体积小巧,维护方便。
5.5 抛丸器技术参数:
5.6 型号 : PM280/4
5.7 抛轮尺寸: 280mm
5.8 叶片 :8片
5.9 叶轮: 双蝶式
5.10 电机 : 4kw /过桥式  (电机采用无锡力佳)
5.11 最大钢丸初速度: 63-75m/s,电机转速变频可调
5.12 最大丸流量 :约100kg/min
5.13 维护性:采用叶片直接插拔技术(一个普通维护工人20分钟能更换一套备件)
5.14 变频调速驱动(实现抛丸强度可调节的功能)
7. 滤芯桶干式除尘器
6.1 除尘设备与主机做成整体,除尘器内配有2个滤芯桶,结构简单,使用寿命长,过滤精度高,0.5um的粉尘粒子收集效率大于99%
6.2 技术参数:
6.3 风机总功率:2.2kw(风机电机采用防爆电机)
6.4 粉尘浓度排放量:≤80mg/m³
8. 连接管道
7.1 连接管道用于抛丸室和除尘器的连接,用于清理抛丸时产生的粉尘。
7.2 支管和支管之间使用接地线连接,符合欧洲接线标准。
7.3 管道连接均采用活动法兰连接,方便拆卸清理管道内壁的粉尘。
9. 电气柜
8.1 主电源三相交流电:380V±10%,50Hz±2%
8.2 控制电压:DC220V±10%,50Hz±2%
8.3 控制柜内安装照明灯,门开灯亮,门关灯关
8.4 配有设备资料放置区
8.5 面板设有指示灯工作正常检验按钮,以便随时检测
8.6 底部设有三色指示灯:红灯闪烁时为故障状态,黄灯闪烁时为维护状态,绿灯闪烁时为手动状态,绿色持续灯表示机床处于正常工作状态。可实现声光报警。
8.7 配彩色触摸屏,用于控制整台设备。采用三维导引提示技术可切换页面如下:
1) 实时监控- 监控整台设备各个系统的运行状况
2) 参数设置- 用于设定抛丸工艺参数
3) 手动操作- 维护时用于手动控制各个系统
4) 日常维护- 定期提醒用户对设备的各个系统维护

5) 报警记录- 报警信息记录

控制柜包含:
1) PLC
2) 电气元件
3) 黑白中文触摸屏
4) 抛丸时间控制器
5) 1盏照明灯
6) 机器电压 AC380V,50HZ
7) 控制电压 DC220,50HZ
8) 信号电压 DC24V
9) 一个气动三联件
三、技术参数
1 工件规格 依客户
2 抛丸工艺要求 表面清理达到客户要求,出白
3 生产节拍 可根据客户需求调节
丸料要求 依客户要求
4 机器外形尺寸 整套设备占地空间(具体见方案图纸)
5 抛丸室 主机采用6mm普通钢板制作,在抛射区域再贴一层可拆卸锰钢护板
6 工装吊具 工装轴采用耐磨钢材经热处理,表面硬度达到45-55HRC,使用寿命更加长。
工装方便工件快速拿取
7 高性能抛丸器 数量: 2个
型号: PM280/3  电机直联式
直径: 280mm
叶片数量: 8片(直接插拔式)
最大丸流量: 100公斤/分钟
最大钢丸初数度: 63-75米/秒
电机功率:4kw
电机最高同步转速:3000转
驱动:变频调速驱动(调速范围1500-3000转/分钟)
叶片使用寿命:≥1200小时
8 丸料回收系统 类型:刮丸机构+ 提升机回收方式
刮丸机构:1个
提升机数量:1个
系统最大回收量:250kg/min
9 料仓及自动加料装置 料仓:带目视料位观察口和料位报警
10 除尘器 滤芯桶干式除尘器
粉尘排放量:小于80mg/m3
风机功率:2.2kw
12 电气控制系统 PLC:三菱
低压电器:施耐德
人机界面:黑白汉化触摸屏,可以显示设备工作状态,故障及维护报警等信息
指示灯:三色报警指示灯,配有声光报警
13 工作模式 自动/手动两种工作模式
自动:设备运行的全部步骤自动完成
手动:设备的各个动作可以手动单独运行控制
14 压缩空气需求 1m3/h
供气压力:5-7bar
要求:无水无油
15 总装功率 共约12.1 kw分项:
1) 抛丸器电机2*4kw
2) 提升机电机1.1kw
3) 除尘器风机:2.2kw
4) 大转盘驱动电机:0.4kw
5) 小转台驱动电机:2×0.2kw
16 丸料首次装填量 300kg
17 环保指标 粉尘排放量:小于80mg/m3
噪音等级: 小于88dB(A)(操作工位置向外移动一米的位置)
18 照明 电气柜照明一套
19 设备颜色 标准色为7035 (冰灰色)(可根据客户提供的色卡做油漆涂装)
主机检修门及梯子护栏:RAL1023(黄色)
20 工厂环境要求 车间电源为:380V±10%,3相,50HZ±5%
车间温度为:0-40摄氏度,相对湿度≤90%

车间压缩空气压力为0.7Mpa±0.1Mpa
